一、概述

氣相色譜分析技術是一種多組分混合物的分離、分析的技術。它主要利用樣品中各組份的沸點、極性及吸附系數在色譜柱中的差異，使各組份在色譜柱中得到分離，并對分離的各組分進行定性、定量分析。

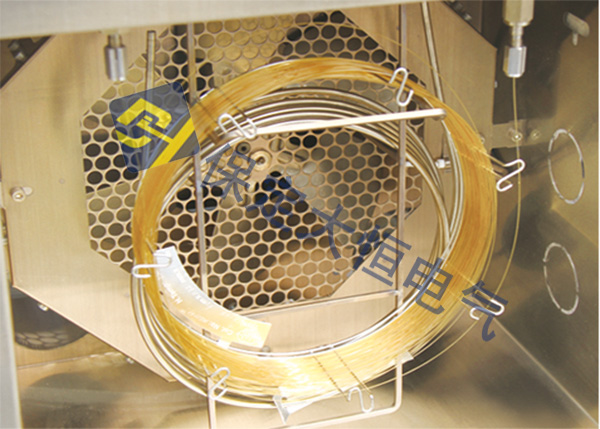

氣相色譜儀以氣體作為流動相（載氣），當樣品被送入進樣器并氣化后由載氣攜帶進入填充柱或毛細管柱，由于樣品中各組份的沸點、極性及吸附系數的差異，使各組份在柱中得到分離，然后由接在柱后的檢測器根據組份的物理化學特性，將各組份按順序檢測出來，通過網絡送至色譜工作站，由色譜工作站將各組份的氣相色譜圖記錄并進行分析從而得到各組份的分析報告。其工作原理簡圖如下圖所示：

由于該分析方法有分離效能高、分析速度快、樣品用量少等特點，因此已廣泛地應用于石油化工、生物化學、醫藥衛生、衛生檢疫、食品檢驗、環境保護、食品工業、醫療臨床等部門。氣相色譜法在這些領域中解決了工業生產的中間體和工業產品的質量檢驗、科學研究、公害檢測、生產控制等問題。

二、儀器特點

★ 采用了技術優良的百兆/千兆以太網通信接口、并內置IP協議棧、使儀器可以通過企業內部局域網、互聯網實現遠距離的數據傳輸；方便實驗室的架設、簡化實驗室的配置、方便分析數據的管理；

★ 儀器內部設計3個獨立的連接IP地址，可以連接到工作電腦（實驗室現場）、分管電腦（如質檢科、生產部等）、以及高管電腦（如技術監督局等），需要時可實時監控儀器的運行以及分析數據結果；

★ 儀器配備的工作站可以同時支持多臺色譜儀接入，實現數據處理以及儀器反向控制，簡化文檔管理；

★ 儀器可以通過互聯網連接到生產廠家，實現遠程診斷、遠程更新等（需用戶設置）；

★ 儀器配備的8吋彩色液晶觸摸屏，支持熱插拔，可作手持控制器使用；

★ 儀器采用了多處理器并行工作方式，使儀器更加穩定可靠；可選配多種高性能檢測器選擇，如FID、TCD、ECD、FPD和NPD，多可同時安裝三個檢測器，滿足復雜樣品的分析需求。

★ 儀器采用模塊化的結構設計，后期維護簡單方便。

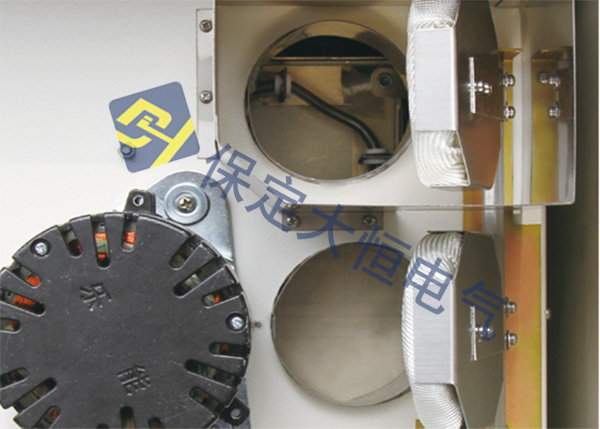

★ 全新的微機溫度控制系統，控溫精度高，可靠性和抗干擾性能優越；具有八路完全獨立的溫度控制輸出，可實現十六階程序升溫，具有柱箱自動后開門系統，近室溫控制能力得到提高，升/降溫速度更快；

★ 色譜機內置低噪聲、高分辨率24位AD電路，具有基線存儲、扣除的功能。

★ 標配的工作站適于WinXP 、Win2000、Win7、Win8、Win10等操作系統。

★ 具有完全自主知識產權的色譜儀微機系統具有MODBUS/TCP的標準協議，可以對接DCS系統。

三、技術指標

變壓器油型氣相色譜儀由進樣器、檢測器、色譜柱箱、氣體流量控制系統、加熱控制系統、信號檢測系統及網絡數據傳輸工作站等組成。

3．1  變壓器油型氣相色譜儀

主要技術指標：

● 操作顯示：8寸彩色液晶觸摸屏，可作手持控制器使用

● 溫控區域：8路

● 溫控范圍：室溫以上4℃～450℃，增量： 1℃， 精度：±0.1℃

● 程序升溫階數：16階

● 程升速率：0.1～60℃/min

● 氣路控制：精密機械閥流量控制

● 外部事件：8路；輔助控制輸出2路

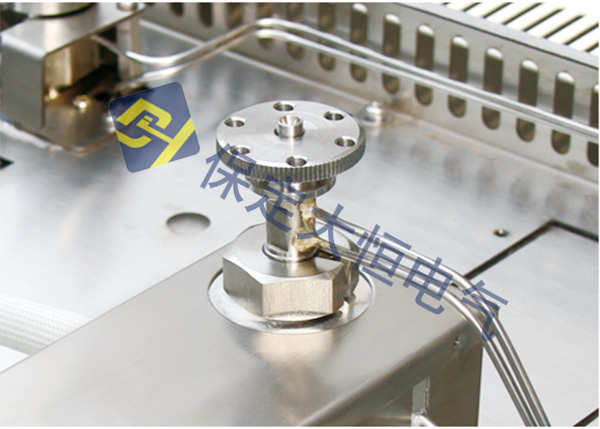

● 進樣器種類：填充柱進樣、毛細管進樣、六通閥氣體進樣、自動進樣器

● 檢測器數目：3個（多）；FID、TCD、ECD、FPD和NPD任選

● 啟動進樣：手動、自動可選

● 通信接口：以太網：IEEE802.3

3．2  檢測器技術指標

1、氫火焰離子化檢測器（FID）

●檢測限：≤5×10-12g/s(十六烷/異辛烷)

●基線噪聲：≤0.07PA

●基線漂移：≤0.2PA/30min

●線性范圍： ≥106

2、熱導檢測器（TCD）

●靈敏度：S≥10000mV?ml/mg(苯/甲苯) （具備放大1、2、3、4倍任選）

●基線噪聲：≤20μV

●基線漂移：≤30μV/30min

●線性范圍： ≥104

3、電子捕獲檢測器(ECD)

●檢測限：≤1×10-13g/ml（丙體六六六-異辛烷溶液）

●基線噪聲：≤0.03mV

●基線漂移：≤0.2mV/30min

●線性范圍：103

●放射源：63Ni

4、火焰光度檢測器(FPD)

●檢測限：(S)≤5×10-11g/s 、

(P)≤1×10-12g/s；（甲基對硫磷-無水乙醇溶液）

●基線噪聲：≤3×10-13A

●基線漂移：≤2×10-12A/30min

●線性范圍： 對硫≥102、對磷≥103

5、氮磷檢測器(NPD)

●檢測限：(N)≤5×10-13g/s 、

(P)≤5×10-13g/s；（甲基對硫磷-無水乙醇溶液）

●基線噪聲：≤5×10-13A

●基線漂移：≤2×10-12A/30min

●線性范圍： 對氮 ≥102、對磷 ≥102

四、使用條件

安裝環境

變壓器油型氣相色譜儀應在溫度和相對濕度分別為5～35℃和0～85%的范圍內使用。但是在人們感到舒適的環境下使用（適當?shù)暮銣亍⒑銤駰l件）。這樣儀器才能發揮極大的性能，儀器的使用壽命也長。

若將儀器暴露在腐蝕性物質（不管是氣體、液體還是固體)中，就會危及變壓器油型氣相色譜儀材料和零部件，應避免。

安裝變壓器油型氣相色譜儀的試驗臺須穩固。試驗臺的震動會影響儀器的穩定性。為了能使柱爐的熱空氣的排出，儀器的背后還應留出至少30cm的空間（且在后面不要放置易燃物品?。约?0—40cm的通道，以便安裝、檢修色譜儀。

變壓器油型氣相色譜儀需要10/100M或千兆的以太網?？梢杂肏UB或交換機等構建以太網。

電源環境

變壓器油型氣相色譜儀的接入電源為220V±10%（50Hz±0.5 Hz），電能提供的功率不小于2500W。為了保護人身的平安，變壓器油氣相色譜儀的面板和機殼按照國際電工技術協會的要求，用三芯電源線接地。

注：為了減少儀器的電器噪音，須接地良好。

警告：嚴禁將水管、煤氣管、零線等代替接地線！

氣體環境

為了發揮變壓器油型氣相色譜儀性能，使用氣體須達到相應純度級別。我們推薦如下的純度值。

我們建議在氣路上要裝上凈化器！氣體凈化器在使用了一段時間后，應將氣體凈化器內的分子篩和硅膠進行活化處理
