一、概述

絕緣電阻測試儀可廣泛應用于變電站、發電廠的設備檢修，對高壓電器設備如：變壓器、電抗器、電容器、斷路器等進行絕緣電阻、吸收比、極化指數的測量。

二、儀器特點

1、DHJY-5053絕緣電阻測試儀具有自動校準功能，在待機界面長按 停止 鍵，按信息提示操作即可校準完畢。當測試精度不夠準確時可使用該項?！卷毎刺崾静僮鳌?/p>

2、采用8位單片機控制，全中文操作界面，可自動完成吸收比(DAR)、極化指數(PI)的測量；具有耐壓測試、快速測試等功能選項。

3、輸出功率大，短路電流大于5mA，即負載的充電電流為5mA。

4、采用新型電路設計，引入數字濾波技術，抗干擾能力強、適用于復雜高壓現場測量。

5、電磁兼容設計，抗沖擊能力強、安規塑殼、攜帶方便。

6、內置大容量 2600mAh可充電鋰電池組。智能化充電電路，電池使用壽命長。

7、具有短路、過載、放電等故障保護功能，并以聲響和文字信息提醒用戶。

三、技術指標

1、各種型號主要輸出電壓和電流參數

2、具有自動吸收比（DAR）、極化指數（PI）、快速測試和絕緣測試選項。

3、具有測試完畢自動放電功能，放電速度快，1μF時放電至60V時間小于5秒。

4、具有短路、過載、過流、電池欠電燈保護功能，并有故障提示信息和聲音提醒。

5、儀器待機時間10分鐘自動關機。

6、工作條件： 環境溫度：-20℃~50℃ ；相對濕度：20%~90%RH；海拔小于3000米。

7、儲存環境：-20℃~50℃;相對濕度<90%rh。<>

8、直流電源  鋰電池組：2600mAh。交流電源（充電器）：輸入140V~240V  50Hz，輸出16.8VDC1A(2A)。

9、外型尺寸：285mm×247mm×120mm  重量：2200g

10、電壓顯示誤差：±5%±3dgt  (25℃)。

11、絕緣電阻測量范圍和基本誤差 (25℃)。

注：理論上各電壓檔位的電阻測量范圍均從下限值至0均能測量，只不過顯示輸出電壓均有不同程度的跌落，但測量結果準確度不變。

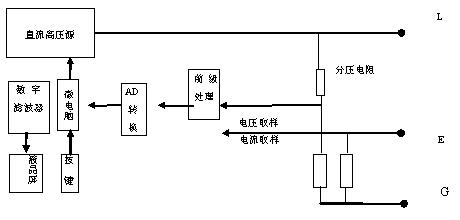

12、本儀器采用傳統的流比計法測量絕緣電阻，并結合AD電路進行數字化計算，實現直接測量及計算功能。下圖為簡要測量原理圖。
